Компенсационное устройство СКУ.М.III
применяется в трубопроводах тепловых сетей с
целью компенсации температурных деформаций
при канальной, бесканальной, наземной и
надземной прокладках трубопроводов.
Сильфонное компенсационное устройство
СКУ.М.III надежно, долговечно и не требует
обслуживания при эксплуатации.
Основным элементом компенсационного
устройства является осевой сильфонный
компенсатор, установленный в защитный кожух,
который обеспечивает защиту сильфона от
поперечных усилий, изгибающих и крутящих
моментов, а также от механических
повреждений и попадания грунта между
гофрами. |
|
| |
|

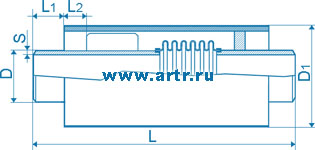

Сильфонное компенсационное устройство
СКУ.М.III Ду 125/1400мм, Ру 16 кгс/см2 |
|
 |
|
Условное обозначение |
Условный диаметр |
Размеры |
Осевой ход |
Жесткость |
Масса |
|
DN |
D |
D1 |
S |
±λ |
Cλ |
G |
|
мм |
мм |
мм |
мм |
мм |
Н/мм |
кг |
|
СКУ.М.III
-16-125-90
|
125 |
133 |
219 |
4,0 |
45 |
244 |
24 |
|
СКУ.М.III
-16-150-100 |
150 |
159 |
273 |
4,5 |
50 |
218 |
37 |
|
СКУ.М.III
-16-200-140 |
200 |
219 |
325 |
6,0 |
70 |
291 |
57 |
|
СКУ.М.III
-16-250-160 |
250 |
273 |
377 |
7,0 |
80 |
350 |
75 |
|
СКУ.М.III
-16-300-180 |
300 |
325 |
426 |
7,0 |
90 |
321 |
92 |
|
СКУ.М.III
-16-350-180 |
350 |
377 |
480 |
7,0 |
90 |
400 |
107 |
|
СКУ.М.III
-16-400-190 |
400 |
426 |
530 |
7,0 |
95 |
579 |
142 |
|
СКУ.М.III
-16-500-200 |
500 |
530 |
630 |
8,0 |
100 |
608 |
187 |
|
СКУ.М.III
-16-600-200 |
600 |
630 |
745 |
8,0 |
100 |
613 |
227 |
|
СКУ.М.III
-16-700-210 |
700 |
720 |
850 |
8,0 |
105 |
698 |
275 |
|
СКУ.М.III
-16-800-210 |
800 |
820 |
960 |
8,0 |
105 |
637 |
381 |
|
СКУ.М.III
-16-900-210 |
900 |
920 |
1060 |
10,0 |
105 |
706 |
436 |
|
СКУ.М.III
-16-1000-220
|
1000 |
1020 |
1160 |
10,0 |
110 |
872 |
566 |
|
СКУ.М.III
-16-1200-220
|
1200 |
1220 |
1360 |
14,0 |
110 |
1044 |
892 |
|
СКУ.М.III
-16-1400-220
|
1400 |
1420 |
1560 |
14,0 |
110 |
1295 |
1000 |
|
| |
|
Сильфонное компенсационное устройство
СКУ.М.3 Ду
125/1400мм, Ру 25 кгс/см2 |
|
|
|
Условное обозначение |
Условный диаметр |
Размеры |
Осевой ход |
Жесткость |
Масса |
|
DN |
D |
D1 |
S |
±λ |
Cλ |
G |
|
мм |
мм |
мм |
мм |
мм |
Н/мм |
кг |
|
СКУ.М.III
-25-50-70
|
50 |
57 |
159 |
3,5 |
35 |
322 |
10 |
|
СКУ.М.III
-25-65-70
|
65 |
76 |
159 |
3,5 |
35 |
322 |
11 |
|
СКУ.М.III
-25-80-70
|
80 |
89 |
219 |
3,5 |
35 |
296 |
19 |
|
СКУ.М.III
-25-100-80
|
100 |
108 |
219 |
4,0 |
40 |
259 |
22 |
|
СКУ.М.III
-25-125-90
|
125 |
133 |
219 |
4,0 |
45 |
366 |
25 |
|
СКУ.М.III
-25-150-100
|
150 |
159 |
273 |
4,5 |
50 |
326 |
37 |
|
СКУ.М.III
-25-200-140
|
200 |
219 |
325 |
6,0 |
70 |
387 |
59 |
|
СКУ.М.III
-25-250-160
|
250 |
273 |
377 |
7,0 |
80 |
350 |
77 |
|
СКУ.М.III
-25-300-180
|
300 |
325 |
426 |
7,0 |
90 |
401 |
95 |
|
СКУ.М.III
-25-350-180
|
350 |
377 |
480 |
7,0 |
90 |
560 |
113 |
|
СКУ.М.III
-25-400-190
|
400 |
426 |
530 |
7,0 |
95 |
723 |
151 |
|
СКУ.М.III
-25-500-200
|
500 |
530 |
630 |
8,0 |
100 |
743 |
194 |
|
СКУ.М.III
-25-600-200
|
600 |
630 |
745 |
8,0 |
100 |
736 |
240 |
|
СКУ.М.III
-25-700-210
|
700 |
720 |
850 |
8,0 |
105 |
889 |
291 |
|
СКУ.М.III
-25-800-210
|
800 |
820 |
960 |
8,0 |
105 |
811 |
409 |
|
СКУ.М.III
-25-900-210
|
900 |
920 |
1060 |
10,0 |
105 |
1028 |
465 |
|
СКУ.М.III
-25-1000-220
|
1000 |
1020 |
1160 |
10,0 |
110 |
1045 |
612 |
|
СКУ.М.III
-25-1200-220
|
1200 |
1220 |
1360 |
14,0 |
110 |
1251 |
917 |
|
СКУ.М.III
-25-1400-220
|
1400 |
1420 |
1560 |
14,0 |
110 |
1616 |
1068 |
|
|
|
|
Устройство и назначение компенсационных
устройств |
|
Компенсатор
СКУ.М.III |
|
|
|
Устройство |
|
Основным
элементом компенсационного
устройства является осевой
сильфонный компенсатор,
установленный в защитный кожух,
который обеспечивает защиту сильфона
от поперечных усилий, изгибающих и
крутящих моментов, а также от
механических повреждений и попадания
грунта между гофрами.
Сильфонный компенсатор – состоит из
сильфона (упругая осесимметричная
гофрированная металлическая
оболочка, способная растягиваться,
сжиматься, изгибаться или сдвигаться
под действием давления, температуры,
силы или момента силы),
присоединительной и ограничительной
арматуры. Сильфонные компенсаторы
герметичны, вакуум-плотны и
температуростойки, надежны в
эксплуатации и не требуют
обслуживания в течение всего срока
службы.
Компенсатор
сильфонный
(универсальный
или осевой)
состоит из одного сильфона и
присоединительной арматуры:
патрубков или фланцев. Диаметры
фланцев, конструктивное исполнение
присоединительной и уплотнительной
поверхностей, размеры болтовой
окружности, диаметры и количество
болтовых отверстий определяются
стандартами на фланцы и
конструктивным исполнением
трубопровода потребителя.
Для изготовления
сдвигового
или сдвигово-поворотного
компенсатора
применяется ограничительная
арматура в
виде тяг. Такие
компенсаторы могут
заканчиваться патрубками или
фланцами, оснащаться внутренними
направляющими патрубками и защитными
кожухами.
Поворотный
компенсатор оснащается
ограничительной арматурой в виде
одноплоскостных шарниров
позволяющей создать
одноплоскостной
поворотный
компенсатор, который
в зависимости от
назначения оснащается
патрубками или фланцами,
а так же
внутренними направляющими
патрубками.
Карданный
поворотный
компенсатор
изготавливается с
ограничительной арматурой в виде
шарниров. Как
и поворотные компенсаторы, в
зависимости от назначения оснащается
патрубками или фланцами,
а так же
внутренними направляющими патрубками. |
|
Конструктивные типы
и исполнение |
Конструктивные
типы компенсационных устройств
обеспечивают возможность их
применения в трубопроводах с
соответствующим типом
теплоизоляции.:
"ПП" - предназначен для
трубопроводов с пенополиуретановой
теплоизоляцией;
"М" - предназначен для
трубопроводов с теплоизоляцией
матами из минваты.
Конструктивное
исполнение определяет место установки
компенсационного устройства в трубопроводе:
"У" - универсального исполнения,
могут устанавливаться в любом месте
трубопровода;
"П" - пролетного исполнения,
устанавливаются в середине пролета
трубопровода;
"О" - опорного исполнения,
устанавливаются возле неподвижной опоры
трубопровода;
"1а" - возможность установки в
устройство гидроизоляции;
"С" - возможность применения в
регионах с температурой окружающего воздуха
нуже минус 400С. |
|
|
 |
Компенсационное устройство
исполнения 1а с установленной
тепло и гидроизоляцией |
|
|
|
|
 |
|
Вид деформации
сильфона компенсатора в процессе эксплуатации
определяется конструктивным исполнением
компенсатора т.е. типом присоединенной к
нему арматуры.
По виду
деформации сильфона компенсаторы разделяют
на:
- осевые
(растяжение-сжатие),
- сдвиговые
(относительный сдвиг),
- поворотные
(относительный поворот)
-
одно-плоскостные,
- поворотные
пространственные,
- универсальные
(растяжение, сжатие, сдвиг, поворот),
-
сдвигово-поворотные (сдвиг, поворот). |
|
|
|
|
|
|
