Назначение:
Компенсаторы сильфонные ОПКР осевые металлические,
предназначенные для компенсации осевых
температурных деформаций трубопроводов тепловых
сетей внутри помещений, при надземной прокладке,
при подземной прокладке в камерах, каналах,
туннелях, а также для использования в качестве
основного компенсирующего элемента в сильфонных
компенсационных устройствах. Вид климатического исполнения УХЛ категория
размещения 1 в соответствии с ГОСТ 15150. |
|
 |
Условное
обозначение |
Условное
давление,
PN,
МПа (кгс/см2) |
Условный
диаметр,
DN,
мм |
Амплитуда осевого хода,
± λ-1,
ММ |
Размеры, мм |
Жесткость осевого хода,
Сλ, кН/м
(кгс/см) |
Масса, кг |
|
D |
S |
D1 |
|
ОПКР-16-100-120
|
1,6 (16) |
100
|
60
|
108
|
4,0
|
219
|
286 (286)
|
25
|
|
ОПКР-16-125-130
|
125
|
65
|
133
|
245
|
340 (340)
|
31
|
|
ОПКР-16-150-150
|
150
|
75
|
159
|
4,5
|
273
|
464 (464)
|
37
|
|
ОПКР-16-200-160
|
200
|
80
|
219
|
6,0
|
340
|
366 (366)
|
57
|
|
ОПКР-16-250-180
|
250
|
90
|
273
|
7,0
|
400
|
388 (388)
|
67
|
|
ОПКР-16-300-190
|
300
|
95 |
325
|
455
|
423 (423)
|
117
|
|
ОПКР-16-350-190
|
350
|
377
|
510
|
400 (400)
|
139
|
|
ОПКР-16-400-200
|
400
|
100
|
426
|
575
|
579 (579)
|
175
|
|
ОПКР-16-500-210
|
500
|
105
|
530
|
8,0
|
686
|
60S (60S)
|
232
|
|
ОПКР-16-600-220
|
600
|
110 |
630
|
820
|
621 (621)
|
340
|
|
ОПКР-16-700-220
|
700
|
720
|
920
|
698 (698)
|
488
|
|
ОПКР-16-800-240
|
800
|
120 |
820
|
1020
|
637 (637)
|
562
|
|
ОПКР-16-900-260
|
900
|
130 |
920
|
10,0
|
1120
|
706 (106)
|
727
|
|
ОПКР-16-1000-260
|
1000
|
1020
|
1320
|
872 (872)
|
901
|
|
ОПКР-16-1200-260
|
1200
|
1220
|
14,0
|
1420
|
1044(1044)
|
1125
|
|
ОПКР-16-1400-260
|
1400
|
1420
|
1620
|
1295 (1295)
|
1334
|
|
ОПКР-25-50-80
|
2,5 (25) |
50
|
40
|
57
|
4,0 |
159
|
689 (689)
|
15
|
|
ОПКР-25-65-80
|
65
|
76
|
178
|
480 (480)
|
19
|
|
ОПКР-25-80-90
|
80
|
45
|
89
|
194
|
436 (436)
|
22
|
|
ОПКР-25-100-120
|
100
|
60
|
108
|
219
|
558 (558)
|
27
|
|
ОПКР-25-125-130
|
125
|
65
|
133
|
245
|
801 (801)
|
34
|
|
ОПКР-25-150-150
|
150
|
75
|
159
|
4,5
|
273
|
885 (885)
|
40
|
|
ОПКР-25-200-160
|
200
|
80
|
219
|
6,0
|
340
|
518(518)
|
70
|
|
ОПКР-25-250-180
|
250
|
90
|
273
|
7,0
|
400
|
546 (546)
|
99
|
|
ОПКР-25-300-190
|
300
|
95
|
325
|
8,0
|
455
|
592 (592)
|
126
|
|
ОПКР-25-350-190
|
350
|
377
|
9,0
|
510
|
560 (560)
|
166
|
|
ОПКР-25-400-200
|
400
|
100
|
426
|
575
|
723 (723)
|
208
|
|
ОПКР-25-500-210
|
500
|
105
|
530
|
8,0
|
686
|
763 (763)
|
247
|
|
ОПКР-25-600-220
|
600
|
110 |
630
|
820
|
885 (885)
|
362
|
|
ОПКР-25-700-220
|
700
|
720
|
920
|
978 (978)
|
507
|
|
ОПКР-25-800-240
|
800
|
120
|
820
|
9,0
|
1020
|
860 (860)
|
612
|
|
ОПКР-25-900-260
|
900
|
130 |
920
|
10,0
|
1120
|
1028(1028)
|
775
|
|
ОПКР-25-1000-260
|
1000
|
1020
|
1320
|
1045 (1045)
|
1045
|
|
ОПКР-25-1200-260
|
1200
|
1220
|
14,0
|
1420
|
1251(1251)
|
1223
|
|
ОПКР-25-1400-260
|
1400
|
1420
|
1620
|
1616(1616)
|
1422
|
|
|
|
|
Значения
амплитуды осевого хода для двухсекционного
компенсатора ОПКР |
|
Для односильфонных компенсаторов
типа ОПКР
значения амплитуды симметричного цикла осевого
хода, λ-1 назначенной наработки компенсаторов,
N, при растяжении, сжатии компенсатора под
действием осевого усилия и внутреннего давления,
равного PN приведены в
табл. Назначенная наработка компенсатора
определяется в рамках одного из трёх режимов. |
|
Условный диаметр,
DN,
мм |
Амплитуда осевого хода, ±
λ-1
мм при наработке
N,
циклов |
|
Режим 1 |
Режим 2 |
Режим 3 |
|
N = 50 (100% режим) |
N = 5000 (30% режим) |
N=10 (100% режим) |
N=150 (70% режим) |
N=10000 (20% режим) |
N=1000 |
|
ОПКР
50 |
40 |
12,0 |
40 |
28,0 |
8 |
20 |
|
ОПКР
65 |
|
ОПКР
80 |
45 |
13,5 |
45 |
31,5 |
9 |
22 |
|
ОПКР
100 |
60 |
18,0 |
60 |
42,0 |
12 |
25 |
|
ОПКР
125 |
65 |
19,5 |
65 |
45,5 |
13 |
28 |
|
ОПКР
150 |
75 |
22,5 |
75 |
52,5 |
15 |
35 |
|
ОПКР
200 |
80 |
24,0 |
80 |
56,0 |
16 |
45 |
|
ОПКР
250 |
90 |
27,0 |
90 |
63,0 |
18 |
50 |
|
ОПКР
300 |
95 |
28,5 |
95 |
66,5 |
19 |
60 |
|
ОПКР
350 |
65 |
|
ОПКР
400 |
100 |
30,0 |
100 |
70,0 |
20 |
70 |
|
ОПКР
500 |
105 |
31,5 |
105 |
73,5 |
21 |
85 |
|
ОПКР
600 |
110 |
33,0 |
110 |
77,0 |
22 |
90 |
|
ОПКР
700 |
95 |
|
ОПКР
800 |
120 |
36,0 |
120 |
84,0 |
24 |
100 |
|
ОПКР
900 |
130 |
39,0 |
130 |
91,0 |
26 |
100 |
|
ОПКР
1000 |
115 |
|
ОПКР
1200 |
|
ОПКР
1400 |
|
|
|
Осевое перемещение
компенсаторов:
- при 100% режиме
должно осуществляется от максимально сжатого до
максимально растянутого состояния компенсатора и
составлять величину 2λ;
- при 70%, 30% и 20% режимах осуществляется от
произвольного состояния компенсатора, при этом
предельные перемещения должны находиться в
диапазоне амплитуды осевого хода ± λ,
установленного для 100% режима. |
|
|
|

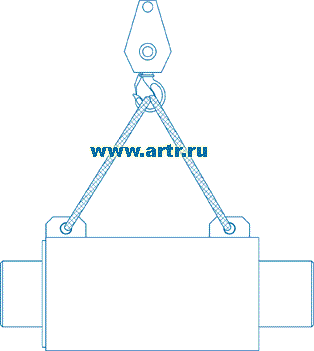

Схема
строповки компенсаторов при выполнении
погрузочно-разгрузачных работ |
|
 |
|
|
|
|
