Назначение:
Компенсаторы сильфонные ОПК осевые металлические,
предназначенные для компенсации осевых
температурных деформаций трубопроводов тепловых
сетей внутри помещений, при надземной прокладке,
при подземной прокладке в камерах, каналах,
туннелях, а также для использования в качестве
основного компенсирующего элемента в сильфонных
компенсационных устройствах. Вид климатического исполнения УХЛ категория
размещения 1 в соответствии с ГОСТ 15150. |
|
 |
Условное
обозначение |
Условное
давление,
PN,
МПа (кгс/см2) |
Условный
диаметр,
DN,
мм |
Амплитуда осевого хода,
± λ-1,
ММ |

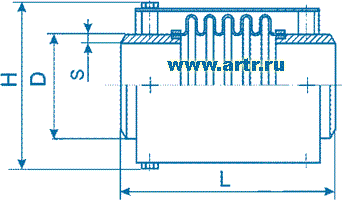

Размеры, мм |
Жесткость осевого хода,
Сλ, кН/м
(кгс/см) |
Масса, кг |
|
D |
S |
D1 |
|
ОПК-16-125-130 |
1,6 (16) |
125
|
65
|
133
|
4,0
|
272
|
340 (340)
|
9
|
|
ОПК-16-150-150 |
150
|
75
|
159
|
4,5
|
307
|
464 (464)
|
11
|
|
ОПК-16-200-160 |
200
|
80
|
219
|
6,0
|
379
|
366 (366)
|
19
|
|
ОПК-16-250-180 |
250
|
90
|
273
|
7,0 |
429
|
388 (388)
|
34
|
|
ОПК-16-300-190 |
300
|
95 |
325
|
489
|
423 (423)
|
42
|
|
ОПК-16-350-190 |
350
|
377
|
528
|
400 (400)
|
48
|
|
ОПК-16-400-200 |
400
|
100
|
426
|
590
|
579 (579)
|
70
|
|
ОПК-16-500-210 |
500
|
105
|
530
|
8,0 |
702
|
608 (608)
|
101
|
|
ОПК-16-600-220 |
600
|
110 |
630
|
810
|
621 (621)
|
131
|
|
ОПК-16-700-220 |
700
|
720
|
900
|
698 (698)
|
161
|
|
ОПК-16-800-240 |
800
|
120
|
820
|
1020
|
637 (637)
|
183
|
|
ОПК-16-900-260 |
900
|
130 |
920
|
10,0 |
1124
|
706 (706)
|
220
|
|
ОПК-16-1000-260 |
1000
|
1020
|
1228
|
872 (872)
|
272
|
|
ОПК-16-1200-260 |
1200
|
1220
|
12,0
|
1428
|
1044(1044)
|
373
|
|
ОПК-16-1400-260 |
1400
|
1420
|
14,0
|
1636
|
1295 (1295)
|
466
|
|
ОПК-25-50-80 |
2,5 (25) |
50
|
40 |
57
|
4,0 |
174
|
689 (698)
|
5
|
|
ОПК-25-65-80 |
65
|
76
|
174
|
480 (480)
|
6
|
|
ОПК-25-80-90 |
80
|
45
|
89
|
187
|
436 (436)
|
7
|
|
ОПК-25-100-20 |
100
|
60
|
108
|
206
|
558 (558)
|
8
|
|
ОПК-25-125-30 |
125
|
65
|
133
|
272
|
801 (801)
|
11
|
|
ОПК-25-150-50 |
150
|
75
|
159
|
4,5
|
307
|
885 (885)
|
13
|
|
ОПК-25-200-60 |
200
|
80
|
219
|
6,0
|
379
|
518(518)
|
21
|
|
ОПК-25-250-80 |
250
|
90
|
273
|
7,0
|
429
|
546 (546)
|
35
|
|
ОПК-25-300-90 |
300
|
95 |
325
|
8,0
|
489
|
592 (592)
|
49
|
|
ОПК-25-350-90 |
350
|
377
|
9,0 |
528
|
560 (560)
|
68
|
|
ОПК-25-400-00 |
400
|
100
|
426
|
590
|
723 (723)
|
88
|
|
ОПК-25-500-10 |
500
|
105
|
530
|
8,0 |
702
|
763 (763)
|
106
|
|
ОПК-25-600-20 |
600
|
110 |
630
|
810
|
885 (885)
|
138
|
|
ОПК-25-700-20 |
700
|
720
|
900
|
978 (978)
|
166
|
|
ОПК-25-800-40 |
800
|
120
|
820
|
9,0
|
1020
|
860 (860)
|
214
|
|
ОПК-25-900-60 |
900
|
130 |
920
|
10,0 |
1124
|
1028(1028)
|
249
|
|
ОПК-25-1000-260 |
1000
|
1020
|
1228
|
1045 (1045)
|
304
|
|
ОПК-25-1200-260 |
1200
|
1220
|
14,0 |
1428
|
1251 (1251)
|
413
|
|
ОПК-25-1400-260 |
1400
|
1420
|
1636
|
1616(1616)
|
510
|
|
|
|
|
Значения
амплитуды осевого хода для двухсекционного
компенсатора ОПК |
|
Для односильфонных компенсаторов
типа ОПК
значения амплитуды симметричного цикла осевого
хода, λ-1 назначенной наработки компенсаторов,
N, при растяжении, сжатии компенсатора под
действием осевого усилия и внутреннего давления,
равного PN приведены в
табл. Назначенная наработка компенсатора
определяется в рамках одного из трёх режимов. |
|
Условный диаметр,
DN,
мм |
Амплитуда осевого хода, ±
λ-1
мм при наработке
N,
циклов |
|
Режим 1 |
Режим 2 |
Режим 3 |
|
N = 50 (100% режим) |
N = 5000 (30% режим) |
N=10 (100% режим) |
N=150 (70% режим) |
N=10000 (20% режим) |
N=1000 |
|
ОПК
50 |
40 |
12,0 |
40 |
28,0 |
8 |
20 |
|
ОПК
65 |
|
ОПК
80 |
45 |
13,5 |
45 |
31,5 |
9 |
22 |
|
ОПК
100 |
60 |
18,0 |
60 |
42,0 |
12 |
25 |
|
ОПК
125 |
65 |
19,5 |
65 |
45,5 |
13 |
28 |
|
ОПК
150 |
75 |
22,5 |
75 |
52,5 |
15 |
35 |
|
ОПК
200 |
80 |
24,0 |
80 |
56,0 |
16 |
45 |
|
ОПК
250 |
90 |
27,0 |
90 |
63,0 |
18 |
50 |
|
ОПК
300 |
95 |
28,5 |
95 |
66,5 |
19 |
60 |
|
ОПК
350 |
65 |
|
ОПК
400 |
100 |
30,0 |
100 |
70,0 |
20 |
70 |
|
ОПК
500 |
105 |
31,5 |
105 |
73,5 |
21 |
85 |
|
ОПК
600 |
110 |
33,0 |
110 |
77,0 |
22 |
90 |
|
ОПК
700 |
95 |
|
ОПК
800 |
120 |
36,0 |
120 |
84,0 |
24 |
100 |
|
ОПК
900 |
130 |
39,0 |
130 |
91,0 |
26 |
100 |
|
ОПК
1000 |
115 |
|
ОПК
1200 |
|
ОПК
1400 |
|
|
|
Осевое перемещение
компенсаторов:
- при 100% режиме
должно осуществляется от максимально сжатого до
максимально растянутого состояния компенсатора и
составлять величину 2λ;
- при 70%, 30% и 20% режимах осуществляется от
произвольного состояния компенсатора, при этом
предельные перемещения должны находиться в
диапазоне амплитуды осевого хода ± λ,
установленного для 100% режима. |
|
|
|
Схема
строповки компенсаторов при выполнении
погрузочно-разгрузачных работ |
|
 |
|
|
|
|
