Назначение:
Компенсаторы сильфонные 2ОПКР осевые металлические,
предназначенные для компенсации осевых
температурных деформаций трубопроводов тепловых
сетей внутри помещений, при надземной прокладке,
при подземной прокладке в камерах, каналах,
туннелях, а также для использования в качестве
основного компенсирующего элемента в сильфонных
компенсационных устройствах. Вид климатического исполнения УХЛ категория
размещения 1 в соответствии с ГОСТ 15150. |
|
 |
Условное
обозначение |
Условное
давление,
PN,
МПа (кгс/см2) |
Условный
диаметр,
DN,
мм |
Амплитуда осевого
хода,
± λ-1,
ММ |
Размеры, мм |
Жесткость осевого хода,
Сλ, кН/м
(кгс/см) |
Масса, кг |
|
D |
S |
D1 |
|
2ОПКР-16-100-240
|
1,6 (16) |
100
|
120
|
108
|
4,0
|
219
|
143 (143)
|
47
|
|
2ОПКР-16-125-260
|
125
|
130
|
133
|
245
|
170(170)
|
65
|
|
2ОПКР-16-150-300
|
150
|
150
|
159
|
4,5
|
273
|
232 (232)
|
68
|
|
2ОПКР-16-200-320
|
200
|
160
|
219
|
6,0
|
340
|
183(183)
|
143
|
|
2ОПКР-16-250-360
|
250
|
180
|
273
|
7,0
|
400
|
194(194)
|
181
|
|
2ОПКР-16-300-380
|
300
|
190
|
325
|
455
|
212(212)
|
222
|
|
2ОПКР-16-350-380
|
350
|
377
|
510
|
192(192)
|
285
|
|
2ОПКР-16-400-400
|
400
|
200
|
426
|
575
|
275 (275)
|
335
|
|
2ОПКР-16-500-420
|
500
|
210
|
530
|
8,0
|
686
|
304 (304)
|
432
|
|
2ОПКР-16-600-440
|
600
|
220
|
630
|
820
|
311 (311)
|
750
|
|
2ОПКР-16-700-440
|
700
|
720
|
920
|
349 (349)
|
927
|
|
2ОПКР-16-800-480
|
800
|
240
|
820
|
1020
|
319(319)
|
1200
|
|
2ОПКР-16-900-520
|
900
|
260
|
920
|
10,0
|
1120
|
353 (353)
|
1500
|
|
2ОПКР-16-1000-520
|
1000
|
1020
|
1320
|
436 (436)
|
1975
|
|
2ОПКР-16-1200-520
|
1200
|
1220
|
14,0
|
1420
|
522 (522)
|
2300
|
|
2ОПКР-16-1400-520
|
1400
|
1420
|
1620
|
648 (648)
|
2700
|
|
2ОПКР-25-50-160
|
2,5 (25) |
50
|
80
|
57
|
4,0 |
159
|
346 (346)
|
32
|
|
2ОПКР-25-65-160
|
65
|
76
|
178
|
240 (240)
|
39
|
|
2ОПКР-25-80-180
|
80
|
90
|
89
|
194
|
218(218)
|
44
|
|
2ОПКР-25-100-240
|
100
|
120
|
108
|
219
|
279 (279)
|
48
|
|
2ОПКР-25-125-260
|
125
|
130
|
133
|
245
|
402 (402)
|
71
|
|
2ОПКР-25-150-300
|
150
|
150
|
159
|
4,5
|
273
|
443 (443)
|
73
|
|
2ОПКР-25-200-320
|
200
|
160
|
219
|
6,0
|
340
|
259 (259)
|
148
|
|
2ОПКР-25-250-360
|
250
|
180
|
273
|
7,0
|
400
|
273 (273)
|
183
|
|
2ОПКР-25-300-380
|
300
|
190
|
325
|
8,0
|
455
|
296 (296)
|
262
|
|
2ОПКР-25-350-380
|
350
|
377
|
9,0
|
510
|
267 (267)
|
341
|
|
2ОПКР-25-400-400
|
400
|
200
|
426
|
575
|
351 (351)
|
421
|
|
2ОПКР-25-500-420
|
500
|
210
|
530
|
8,0
|
686
|
382 (382)
|
492
|
|
2ОПКР-25-600-440
|
600
|
220
|
630
|
820
|
443 (443)
|
735
|
|
2ОПКР-25-700-440
|
700
|
720
|
920
|
489 (489)
|
943
|
|
2ОПКР-25-800-480
|
800
|
240
|
820
|
9,0
|
1020
|
430 (430)
|
1231
|
|
2ОПКР-25-900-520
|
900
|
260
|
920
|
10,0
|
1120
|
514(514)
|
1557
|
|
2ОПКР-25-1000-520
|
1000
|
1020
|
1320
|
523 (523)
|
2098
|
|
2ОПКР-25-1200-520
|
1200
|
1220
|
14,0
|
1420
|
626 (626)
|
2509
|
|
2ОПКР-25-1400-520
|
1400
|
1420
|
1620
|
808 (808)
|
2904
|
|
|
|
|
Значения
амплитуды осевого хода для двухсекционного
компенсатора 2ОПКР |
|
Для двухсильфонных компенсаторов
типа 2ОПКР значения амплитуды
осевого хода, λ-1 назначенной наработки
компенсаторов, N, при растяжении, сжатии
компенсатора под действием осевого усилия и
внутреннего давления, равного PN, приведены в
таблице. Назначенная наработка компенсатора
определяется в рамках одного из трёх режимов. |
|
Условный диаметр,
DN,
мм |
Амплитуда осевого хода, ±
λ-1
мм при наработке
N,
циклов |
|
Режим 1 |
Режим 2 |
Режим 3 |
|
N = 50 (100% режим) |
N = 5000 (30% режим) |
N=10 (100% режим) |
N=150 (70% режим) |
N=10000 (20% режим) |
N=1000 |
|
2ОПКР
50 |
80 |
24 |
80 |
56 |
16 |
40 |
|
2ОПКР
65 |
|
2ОПКР
80 |
90 |
27 |
90 |
63 |
18 |
44 |
|
2ОПКР
100 |
120 |
36 |
120 |
84 |
24 |
50 |
|
2ОПКР
125 |
130 |
39 |
130 |
91 |
26 |
56 |
|
2ОПКР
150 |
150 |
45 |
150 |
105 |
30 |
70 |
|
2ОПКР
200 |
160 |
48 |
160 |
112 |
32 |
90 |
|
2ОПКР
250 |
180 |
54 |
180 |
126 |
36 |
100 |
|
2ОПКР
300 |
190 |
57 |
190 |
133 |
38 |
120 |
|
2ОПКР
350 |
130 |
|
2ОПКР
400 |
200 |
60 |
200 |
140 |
40 |
140 |
|
2ОПКР
500 |
210 |
63 |
210 |
147 |
42 |
170 |
|
2ОПКР
600 |
220 |
66 |
220 |
154 |
44 |
180 |
|
2ОПКР
700 |
190 |
|
2ОПКР
800 |
240 |
72 |
240 |
168 |
48 |
200 |
|
2ОПКР
900 |
260 |
78 |
260 |
182 |
52 |
200 |
|
2ОПКР
1000 |
230 |
|
2ОПКР
1200 |
|
2ОПКР
1400 |
|
|
|
Осевое перемещение
компенсаторов:
- при 100% режиме
должно осуществляется от максимально сжатого до
максимально растянутого состояния компенсатора и
составлять величину 2λ;
- при 70%, 30% и 20% режимах осуществляется от
произвольного состояния компенсатора, при этом
предельные перемещения должны находиться в
диапазоне амплитуды осевого хода ± λ,
установленного для 100% режима. |
|
|
|

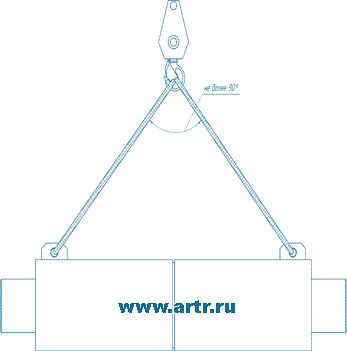

Схема
строповки компенсаторов при выполнении
погрузочно-разгрузачных работ |
|
 |
|
|
|
|
